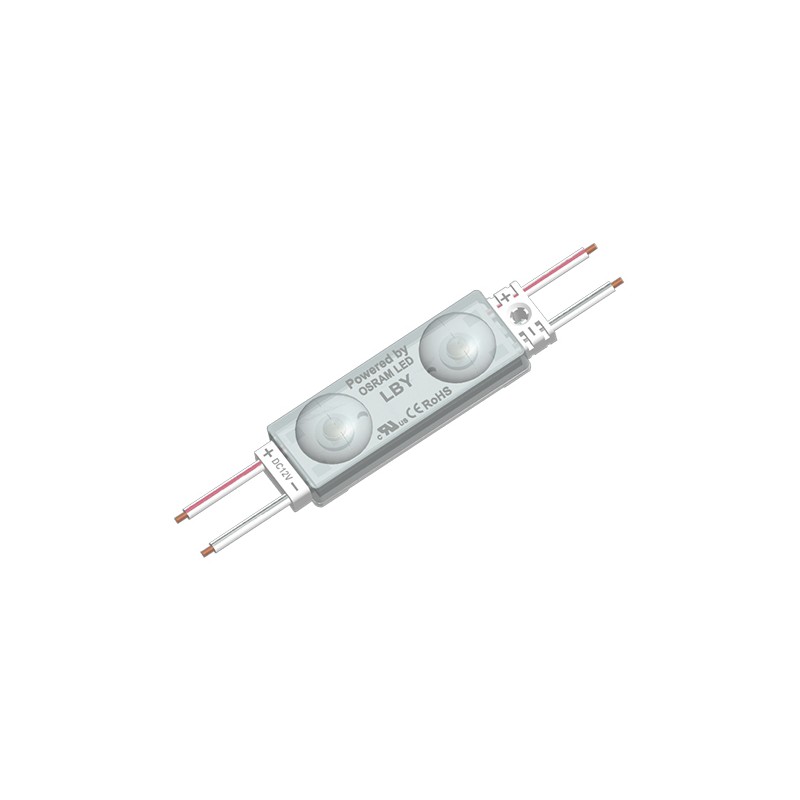

Echipat cu 2 leduri OSRAM, fara efect de spot si o buna definitie a culorilor.

Maxim 40 bucati in conexiune de serie ( curent continu ).

Designal special al lentilei, unghi de 170° pentu fiecare led.

Produs cu fir de aur 99,99 %, suport din cupru pur placat cu argint.

SDCM<=5 pentru fiecare BIN.

Formatare: anti-praf, anti-umezeala, rezistent la scufundare in apa, anti-soc.

Certificat CE, ROHS si UL.

Indicat pentru casete luminoase de tip litera sau casete luminoase cu adancimea intre 6 - 15 cm.

Prezentare grafica

Unghiul de iluminare

Amplasare vs rezultat

Observatii amplasare:

• transmiterea prin Acryl cu grosimea de 3 mm diminueaza puterea la 56 %.
• aceste date sunt orientative si sunt minim reprezantative atunci cand luminarea este uniforma.

Modalitatea de legare

Numarul maxim de circuite permise depinde doar de puterea sursei de alimentare.
Aceste circuite pot fi legate doar in paralel.
Formula de calcul pentru acesta este:

Numar de leduri x W/LED x 120% = putere sursa W

Exemplu: 100 leduri x 1W x 1,2 = 80, deci sursa trebuie sa fie de minim 100 W.

Modulele led se fixeaza pe suprafata de lucru cu surubele sau cu silicon topit. Banda dubla de pe spatele acestora are rolul doar de a ajuta la pozitionarea pe acesta suprafata.
inainte de a instala LED-urile, este important sa curatati si sa eliberati suprafata de lucru de folie, murdarie, resturi sau uleiuri.

Atenție!

Respectati intocmai numarul de module LED format si indicat de producator, acesta cantitate nu poate sa fie niciodata mai mare, poate sa fie doar mai mica.

Alegeti intotdeauna surse de putere cu o valoare mai mica decat suma ledurilor si respectati calculul conform formulei de calcul prezentata.
Se recomanda ca toate sursele sa fie amplasate in medii uscate, umbrite si ventilate ( nu intr-o cutie electrica ).

Sunt acoperite de garantie doar componentele ce sunt montate intr-un sistem ce respecta toate indicatiile si/sau specificatiile acestora.
