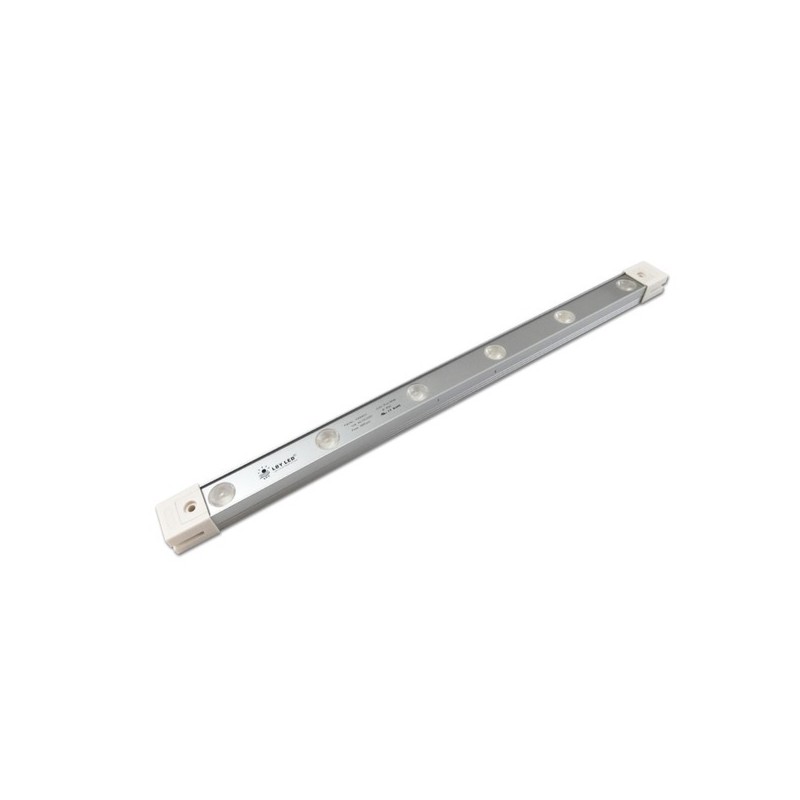

Acest modul se alimenteaza direct la 220V, montajul nu necesita transformator.
Echipat cu 6 leduri OSRAM, fara efect de spot si o buna definitie a culorilor.
Maxim 50 bucati in conexiune de serie ( curent alternativ ).
Designal special al lentilei, unghi de 10 x 45° pentu fiecare led.
Produs cu fir de aur 99,99 %, suport din cupru pur placat cu argint.
Protectie integrata la scurt circuit, supra tensiune, inalta temperatura.
SDCM<=5 pentru fiecare BIN.
Formatare: anti-praf, anti-umezeala, rezistent la scufundare in apa, anti-soc.
Certificat CE, ROHS si UL.
Indicat pentru casete luminoase tip Totem ( dubla fata ), iluminate perimetral, de 12 - 40 cm sau casete cu adancimea intre 10 - 20 cm.
Â
| CCT ( grade Kelvin ) | 18.000 °K |
|---|---|
| Unghiu de iluminare ( Grade ) | 10 x 45 ° |
| CRI ( Ra ) | pana la 70 |
| Flux luminos ( Lumeni ) | 1450 Lm |
| Voltaj ( Volti ) | AC 220 V |
| Putere ( Wati ) | 18 W |
| Metoda de alimentare | Curent alternativ, legare in paralel |
| Dimensiuni ( L x W x H ) | 495 x 32,4 x 23,3 mm |
| Greutate ( Grame ) | 250 g |
| Temperatura de lucru ( grade Celsius ) | intre -20 si +60 ° |
| Temperatura maxim suportata ( grade Celsius ) | intre -25 si +70 ° |
| Gradul de protectie ( IP ) | 60 |
Â
Prezentare grafica
Â
Â
Unghiul de iluminare
Â
Â
Amplasare vs rezultat
Â
| Adancimea casetei ( mm ) | Cotele casetei ( mm ) | Modalitate de instalare | Iluminarea rezultata ( Lux ) |
| 160 | 2.000 x 1.000 | doua parti | 3400 - 3800 |
| patru parti | |||
| 200 | doua parti | 3000 - 3400 | |
| patru parti | |||
| 240 | doua parti | 2600 - 3000 | |
| patru parti |
Observatii amplasare:
- transmiterea prin Acryl cu grosimea de 3 mm diminueaza puterea la 28 %.
- aceste date sunt orientative si sunt minim reprezantative atunci cand luminarea este uniforma.
- Â
Â
Modalitate de legare
Â
Â
Accesori incluse sau optionale
Â
se vinde impreuna cu setul de accesorii pentru legatura si fixare.
